功能概述

　　本型高压计量箱为户外干式结构，适用于额定频率50Hz，额定电压10kV及以下的电力系统中作有功、无功电能计量，是老式油浸式产品的理想替代品，电流互感器可做成高精度及多变比结构，为以后系统增容带来极大方便。

技术参数

　　1.准确等级：0.2S、0.2、0.5S、0.5；

　　2.额定电压比：10000/100V、6000/100V；

　　3.额定一次电流：5~600A；

　　4.额定二次电流：5A或1A；

　　5.额定容量：电压部分：0.2级，20VA；

　　　　　　　　电流部分：0.2S、0.2级，10VA；

　　6.额定短时热电流倍数：100Iin/1S；

　　7.额定动稳定电流倍数：250Iin。

接线图

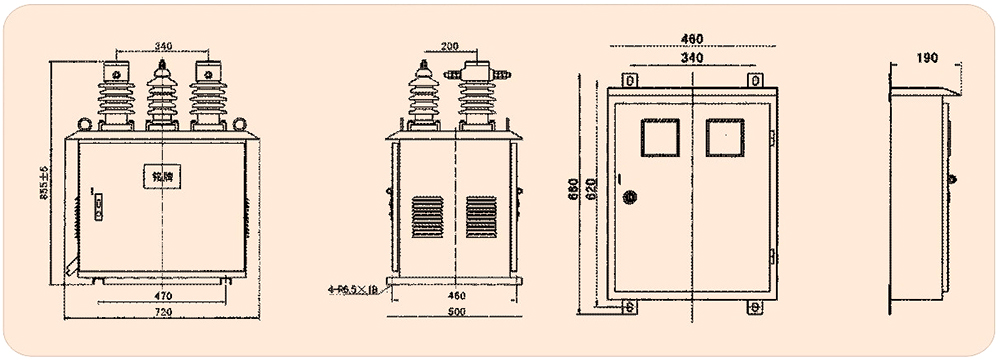

外形及安装尺寸图
