JLSZV-12W型高压干式计量箱
JLSZV-12W型高压干式计量箱
详细说明:

功能概述

  本型计量箱是在同类产品的基础上改进而成,适用于额定频率50Hz,额定电压10kv的户外交流电力系统中作有功、无功电能计量,是老式油浸产品理想的替代产品。

  本型电压互感器采用具有耐电弧、耐紫外线、耐老化的户外专用环氧树脂真空浇注而成,外形采用防雨伞裙,表面爬电距离大,二次出线端子加有金属保护罩密封,防雨、防尘、耐腐蚀是城乡电网改造理想的换代产品。

技术参数

  1.准确等级:0.2S、0.2、0.5S;

  2.额定电压比:10000/100V、6000/100V;

  3.额定一次电流:5〜1000A;

  4.额定二次电流:5A或1A

  5.额定容量:电压部分:0.2级,20VA;

   电流部分:0.2S、0.2级,10VA;

  6.额定短时热电流倍数:100Iin/Is;

  7.额定动稳定电流倍数:250Iin。

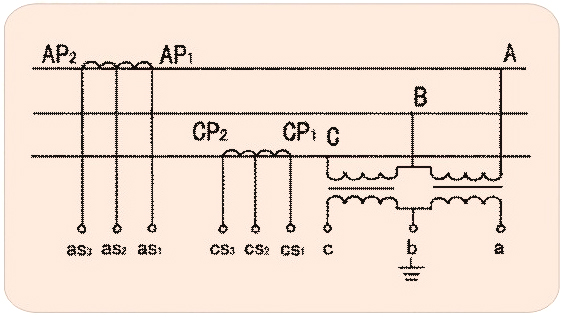

接线图

未标题-1

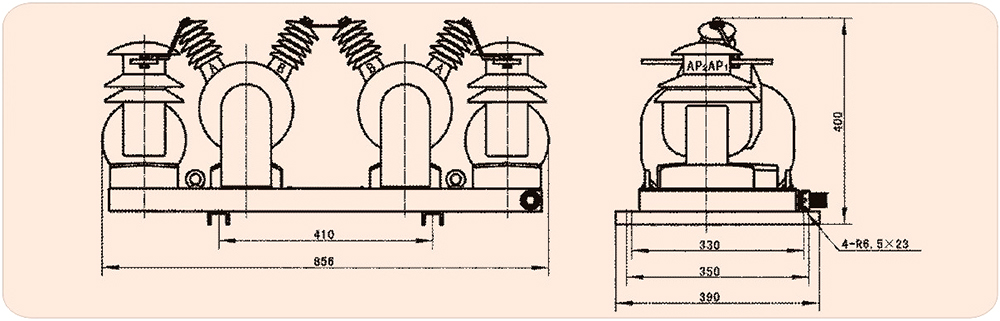

外型及安装尺寸图

1
